VRC SET   ( June 8  20015 )


VRC−12 これ以外付属品等多数有り

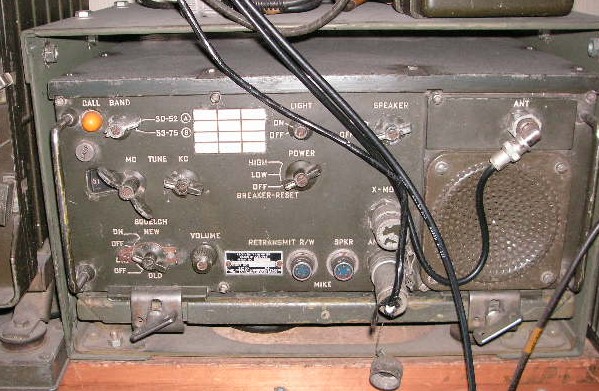

RT-524(1年保証付)..30-75.95MHZ,FM,35-65W/HI 0.5-8W/LOW, 22-30VDC,SP付,トーン/ノイズスケルチ \165,000
動作品\110,000 要修理品\50,000
部品取り\15,000 より \40,000まで各種
モジュール多数有り

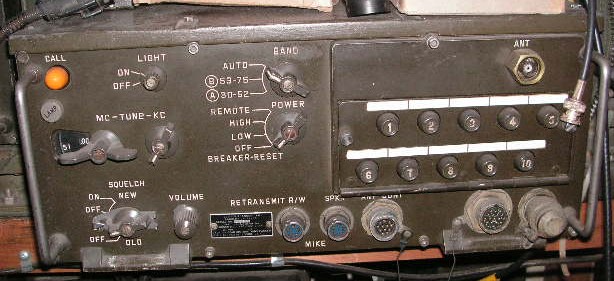

RT-246(1年保証付)..同上プリセット機構付,SP外付け\215,000 未使用新品同様\350,000 \290,000 \220,000
              要修理品現状\60,000
              部品取り \15,000

   リモコン関連等も入荷しました

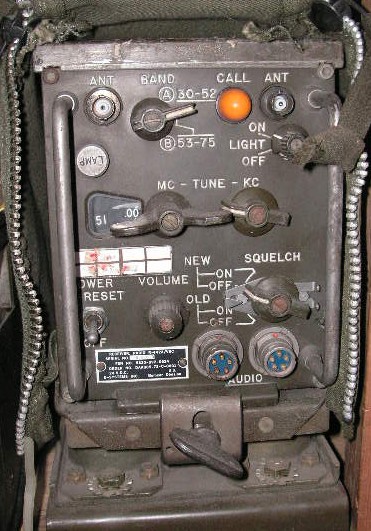

R-442(1年保証付)...RT-524の受信部のみSP無し外付け\105,000 未使用新品同様\160,000 要修理品現状\40,000

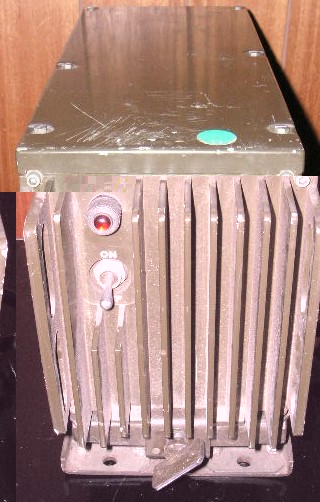

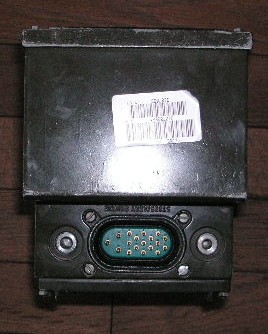

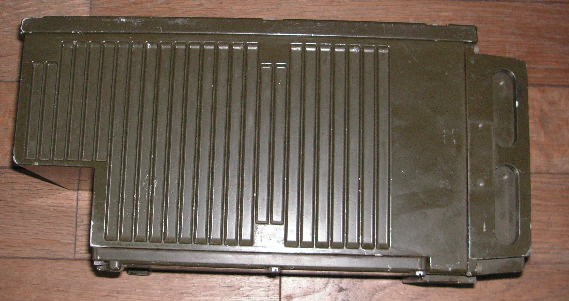

入力13.8VDC 出力28VDC コンバーター

外観はパネル以外はR-442同様です、資料は有りません。
入力は12V系の車両で24V系の無線機(RT-246/RT-524, R-442)などに
使用する為のDC-DCコンバーターの様です。


実測で入力13.8Vでブレーカー(40A)が動作するまでの電流を調べた所、
出力28Vで13.4A流せました、電圧を24Vにすれば15.6A程度です。


電源コネクターはR-442と同じですので、R-442用マウントが使えます、
当然の事ながら配線替えが必要です、配線図はお付けします。
コネクターの両サイドから出ているガイドピン)用に細い物が必要です、
これはマウント側のピンを取り外すか削ってください。
これで12V電装車両でRT-524とR-442を同時使用が可能です。


ノイズ対策をしましたのでHFで、ご使用になれます。

                                     \45,000




テストケーブル..小判型コネクター,電源コード,端子板付 新品\7,300  新品テストセット有り

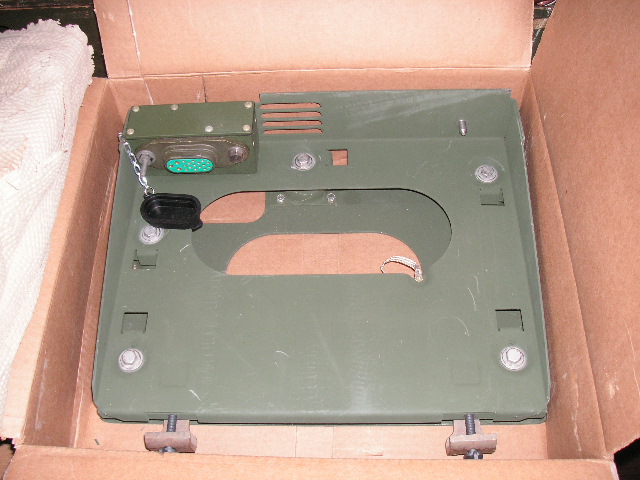

MT-1029.........マウント,RT-246/524 AM-2060等用 \9,000 売り切れ  新品\18,000 \15,000   コネクターのみ\3,000

マウントプレート新型新品\3,500 旧型新品\6,000 売り切れ



金属カバー......MT-1029+RT-246/524を上下と両側面をカバーしその上に他のセットを取付可 新品\9,500 \8,000

MT-1898.........R-442用マウント \4,500  新品\9,000 マウントプレート\1,000 新品\2,000

AB-719,MX-2799............角型マッチング箱,スプリング \7,000  モーターのみ不良(手動可)\5,500

MX-6707.....................丸型マッチング 外観良好要修理品 \4,000 テスト済み程度良好\9,000  アルミブラケット各種\4,000より

AT-1095,AS-1730.アンテナエレメント上下丸型用未使用品\15,000   難あり\4,000
            上のみチップ付\2,000 無し\1,500
            アンテナチップ新品\1,000 ロープ金具新\2,500

AUX RX(R-442)ANT AB-558 \6,000 ブラケットはMX-6707用と共通

コリンズ936W-1..30-88MHZ用 マッチング不要広帯域 BNCコネクター2本継約3米 \18,000 ブラケット新品 \6,000

AS-3885.........30-88MHZ用 同上 通称丸型同様 取付ネジ、シール、ANTチップ/ロープ付新品 \29,000

MX-7777(*)......28VDC電源2分配,異常電圧保護回路他付\6,500 入力コード新品\3,500 出力コネクター\1,600

ケーブル...CX-4720電源\3,000 新品\3,800コネクターのみ\1,000 CX-4721ジャンプ\4,000 新品\5,000

CX-4722 ANTコントロール\2,600 新品\3,800 CX-4723各コントロール箱用 \5,000 テスト用新品 \2,500

CG-1773 BNC/L同軸 新品 \1,500

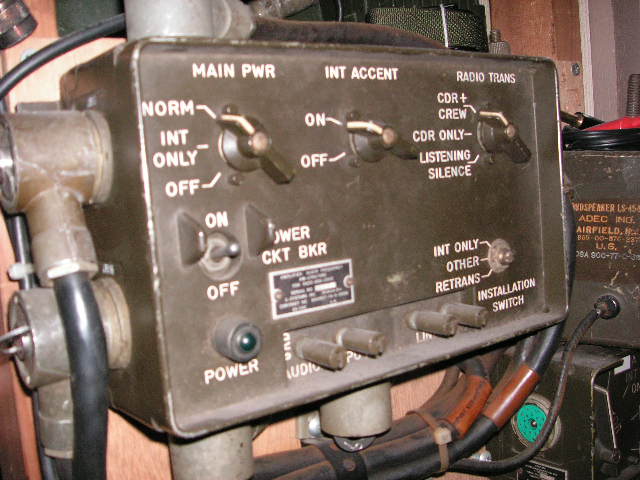

AM-1780.........インターフォンアンプ、コントロール、接続箱 テスト無し(テストは大変です)現状\5,000




ハンドセット等....H-189 \7,000  H-250 \6,000 新品\10,000 特価品\4,000
           M-80マイク\3,000 \2,500 新品\4,000 \3,000

ヘッドセット......H-251軽量型\3,000 新品\6,000 H-161D,EマイクPTT付新品\11,500 同H-161F新品\13,500

スピーカー........LS-454 \6,500 極上\8,500 新品\10,000

コネクター........U-229(ハンドセットの物)\500 同様直角型\300 U-183左記用メス座\500 新同\1,500

C-2296..........H-207ハンドセット、ホルダー、金具一式、戦車等の外部取付用 入手困難品 新品\23,000

C-2297..........上記C-2296取付時必要なコントロール箱 入手困難品 \7,500 新品\18,000

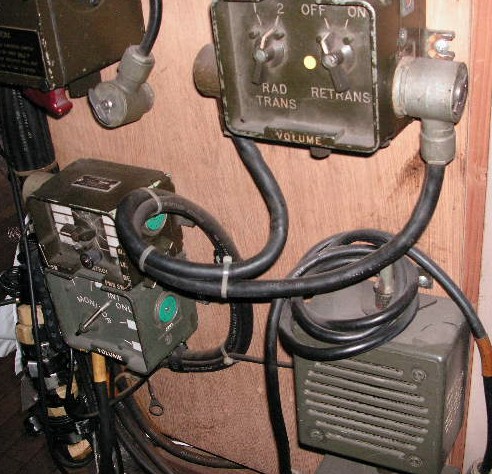

コントロール箱.......C-2298 \6,000 C-2299レピーター用リモコン用に良好\9,000 C-2742 \5,500 現状は格安
その他コントロール箱在庫あり

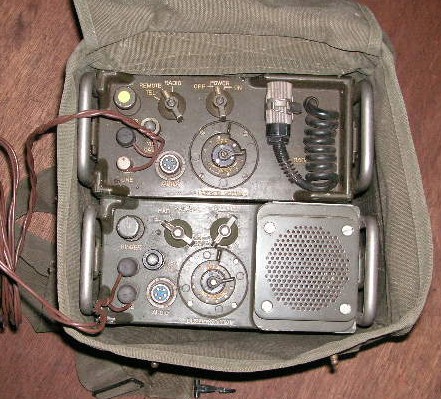

GRA-39..........C-2328 SP付\19,000 C-2329 \10,000 CW-598バッグ\4,000 新品一式\65,000要修理品有り




PRM-34..........VRC-12,PRC-25/77用テストセット,

受信感度,スケルチ,送信電力(F/R),送信周波数,相対電界強度をデジタル表2x108x85m/m,
要修理品内外良好TMコピー付 \12,000

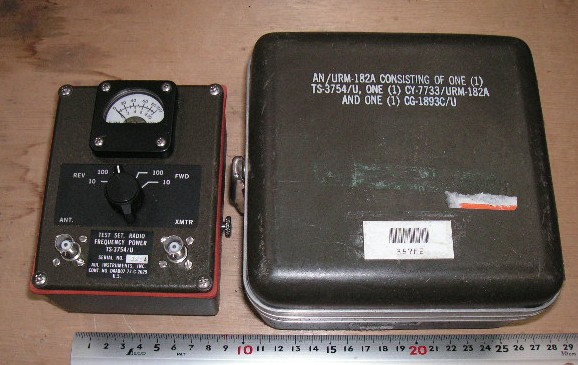

TS-3754.........通過型電力計/R共10/100W切替 RT-246/524の取手に取付ケース入り 軍O/H済  \26,000



SG-886.........トーン、FMの無信号雑音用信号発生器、VRC-12/GRC-106等に接続し妨害送信用動作品\10,000

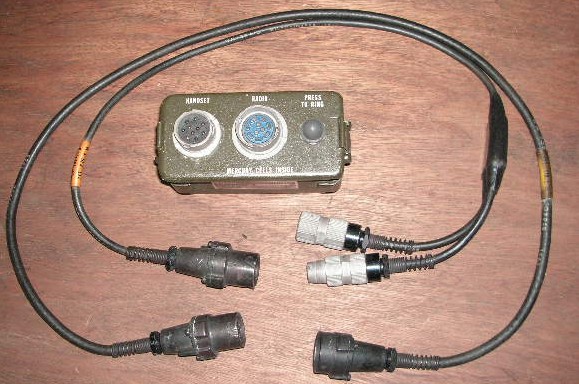

O-574..........呼出用1600HZ発振器 120x58x71m/m PRC-6以後の殆どのセットに接続可 各種変換ケーブル付
一式袋入り新品 \7,500    要修理品 回路図付き \4,500

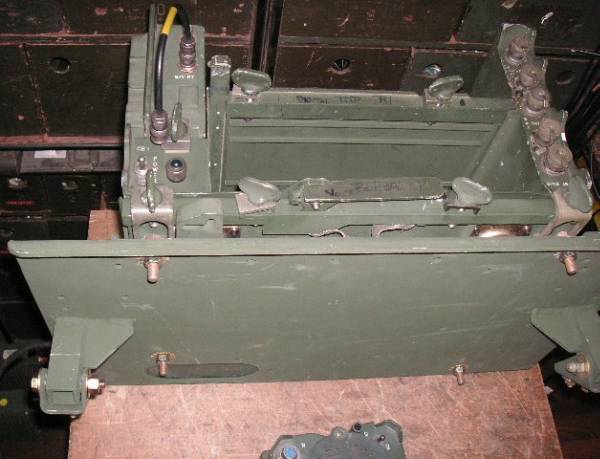

 VRC-89用品、無線機本体を除く主構成品



 AM-7238 送信用ブースター
 AM-7239 RT-1439、AM-7238等の取り付け台
 MT-6532 上記の取り付け台
 Humvee用マウント、MT-6532の取り付け台
 24VDC電源ケーブル
 LS-671アンプ付きスピーカー
 スピーカーとマウント間ケーブル

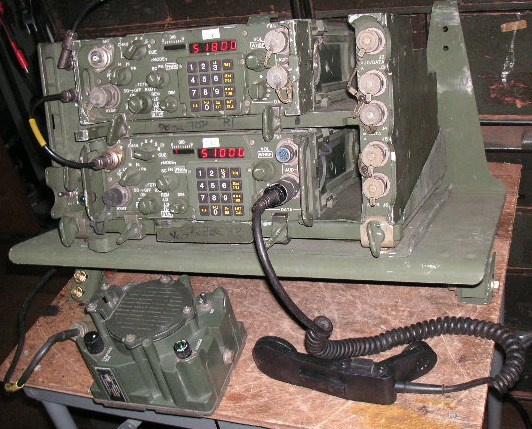

 以上に無線機本体RT-1439 1台または2台とハンドセットがあれば運用可能です。
 ブースターは実測46W。
 写真の状態でテスト済み。
 金具ネジ類も含まれています、Humveeに即取り付け可能です。
 重量約28Kg

 ばら売りも出来ます。

                    \120,000

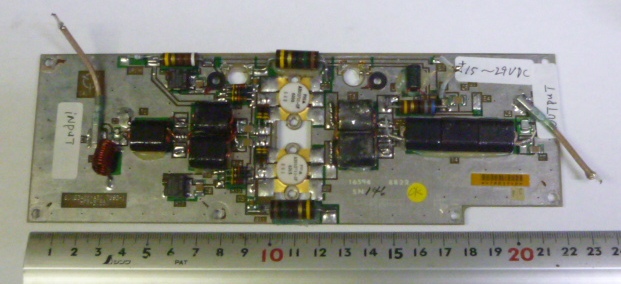

  AM-7238の基板

  本来は30-88MHz用ですが、テストした所、周波数帯域は20-100MHz辺りで
  動作します、バイアス調整でリニアーアンプとしても可能と思われます。

  PRC-77 51MHzでドライブした所、LPFを通して84W出ました、
  この時の電源は27Vですが9V程度から30Vまで試した所で100Wも
  可能でした。
  1W以下の入力でも十分使用出来ます。

  接続は簡単で、 電源と入出力は表示して有ります。

  写真以外にLPFとアンテナ切替リレーが必要です。
  送受切り替えは簡単なキャリアーコントロールが良いと思います。

  私もこれを使っています電圧はAVRで出力調整用として9V-24Vとして
  バイアス用は9V以上あれば変化は有りません。
  本来20V弱(出力調整された結果)で動作、バイアスは24V。

  重量約130g   其れなりの放熱板が必要です。

    資料付き ¥4、000

  関連の品あります。

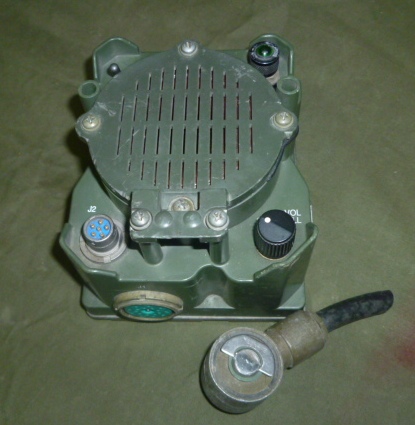

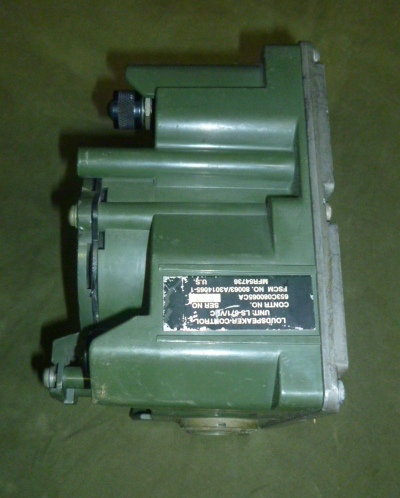

  LS-671

  LS-671アンプ付きスピーカー

  無線機、マウント、純正ケーブル等組み合わせテスト済み、動作良好。
  これにハンドセットH-250など、またはマイクM-80などを接続して
  PRC-77やPRC-10(カーボンマイク型)などのアンプ付きSPとして
  使用出来ます、資料とコネクター付き、
  重量約2.1Kg

                                        ¥12,000



















Sold, Sold out


防塵防水カバー...R-442用 新品\3,500  RT-524用新品\9,000 売り切れ
