休業のお知らせ


                 8月22日−25日 本栖湖のMVGに参加

------------------------------------------------------------------



< 屋外集会を計画しています >

  JH3FJAさんが上記の報告をされています ↓ 御覧下さい。http://www.geocities.jp/jh3fja/bm/08jul_mtg/report4/report4.htm


■ 場所 兵庫県加古郡稲美町 加古大池 南西の駐車場 (具体集合場所地図はここ

北緯34度46分01.90秒/東経134度55分35.50秒
西日本最大規模のため池 で、池の外周の堤は高くなっており、無線の為のロケは良好です。池の外周には歩道があり、近距離の実験に最適です。

■ 日時  次回は2008年11月30日 0900-1500時  雨天決行
       当日は地元の駅伝大会(16日)の予備日(23、30日)になっており、
       もし、11月16日と23日が雨の場合は場所の変更があります。

■ 目的 軍用無線機の運用、特に旧(球)型FM機、3800Kc AM機 及び各局の親睦

■ 電源 115VAC、28VDC、GRC-9用ダイナモまたはガソリン発電機 持参致します。

■ 連絡周波数
51.20MHz FM 受信はノイズスケルチ、送信はトーン付きのSEM52S他でワッチしますので呼び出し下さい(JA3FTU)。トーンを入れていただければ遠方からも交信可能と思います。また、800MHz他 080-5347-3985 も可能です。

■ 交通
車の場合、第2神明下り「明石西出口」、加古川BP上り「明石西出口」から各15分程度
電車の場合、最寄り駅JR土山駅からバスで上新田北口下車、徒歩約5分ですが本数も少ないので、お車以外でお越しの方は前もって相談をください。
 (バス時刻表はここ

■ その他
現地の管理棟には トイレ、シャワー(0900-1700時まで1回100円)、水道が無料で使えます。
駐車場から南西約1Kmにコンビニも有ります。

届出が必要な為、参加予定者は11月23日までに ここに連絡 をお願いします。

地図




--------------------------------------------------------------------


---------------------------------------------------------------------

   アングルナインのお好きな皆様へ

 AN/GRC-9同様の1バンドのセットで大戦中のSCR-694が有ります。
 このセットの当時の動画を御覧下さい、本体以外ほぼ同じですので
 参考になると思います
   http://jp.youtube.com/watch?v=LACLE6YTV28&NR=1



_______________________________________

The additional LSB on the RT-662/834

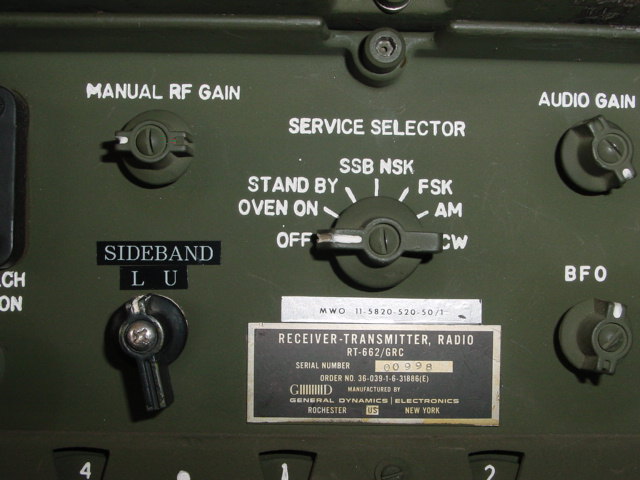

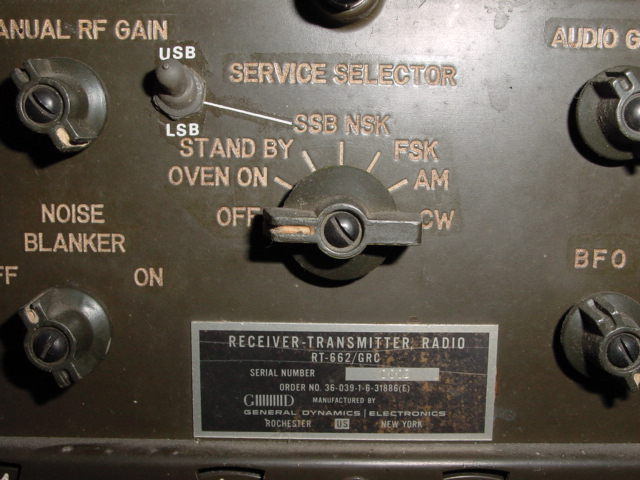

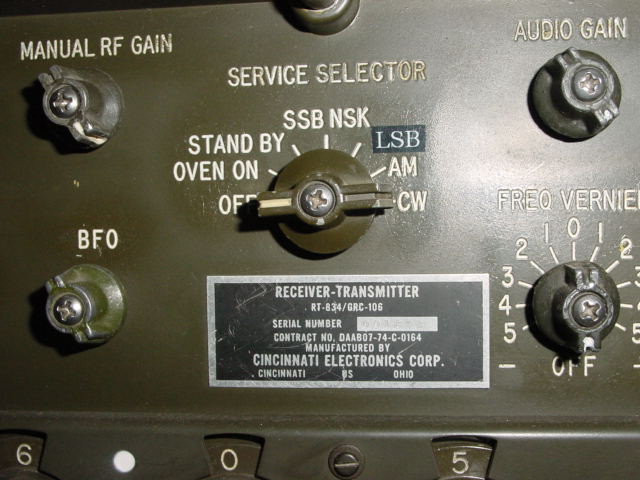

RT-834 ...........................................................RT-662..........................................................RT-662 s/n 0002

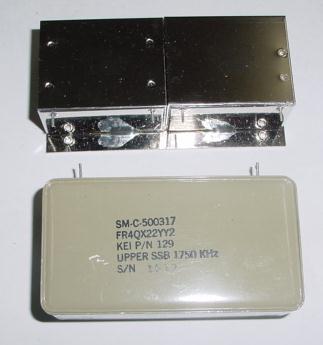

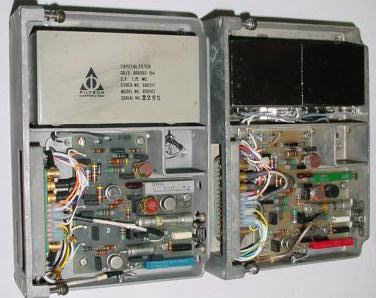

左 元のIFモジュール  左 IF改造後のモジュール       上 改造用  下 元のフィルター
Left : B4 modification, Right: after modified. .....................New USB/LSB filter combined on a board.


英文の後、日本文が続きます。

Many Hams have the Receiver-Transmitter RT-662/834 and they are very nice sets.

However, they dont have an LSB function.

We have produced new USB/LSB filters for the RT units.

The filters have the same shapes and pass bands as the original USB filter.

It can be installed in to the IF module easily.

Just have to prepare a DPDT 24VDC relay to change over the USB/LSB.

A relay power supply is taken from all modes +20VDC inside the IF module.

One of the relay coil grounds through pin 18 (or another pin) of the J1 to selects a side band.


How to ground the pin 18?

Mostly RT-662s have a space below the RF gain control.

If so, put a hole to install the selector switch, the hole is very easy to put.

Because, a noise blanker on/off switch was installed at the space below the s/n 500.

If not or RT-834, we recommend to use FSK position for the LSB.

Please dont hesitate to contact us, if you have any question.


USB/LSB Filters w/modification schematics……J.P Yen 29,500 (Approx. US $268.00)

Shipping/handling (world wide)………J.P Yen 1,500 (Approx. US $13.60)

We accept major cards.



GRC-106(A)は素晴らしいセットですが、ハム用としては残念ながらLSBに対応
していません。
当社ではRT-662/834を簡単確実にUSB、LSBに改造する為のフィルターを販売
しています。
ヘテロダインやキャリアーをずらす方法が有りますが、再現性/操作性では
フィルターの交換が良いのでは、と思われます。
 以下は改造例。
1.元のフィルターを取り外し、新しいフィルターをネジ2本で取り付け。
2.小型の2回路2接点リレー(ICピッチの安物、24VDC)を左右のフィルターの
  中間に配置し、入出力を切り替える、インピダンスが低いので干渉は無し。
  N.C=USB、N.O=LSBにすると良いでしょう。
  RT-662/834の場合は1750KHzに対してUSB表示がUSBの動作、LSB表示はLSB動作

3.リレーコイルの片側をJ1の1(ALL MODES +20VDC)に接続、もう片側を空き
  ピン(18など)に接続。
4.XA7ピン18などの接続のシャーシ側を開放でUSB、アースに落としてLSB動作。
  この切替は各自でお考え下さい、私はFSKの位置をLSBにしていますが、配線は
  少々面倒です、必要な方には配線例をお送りします。
  RT-662の場合は電源スイッチの左の元ノイズブランカーの跡に穴を開けて切替
  をするのが良いでしょう、S/N 500を境に付いていません。

RT-662, RT-834用 USB,LSB改造用フィルター 資料付¥29,500
